Устройство узла карниза скатной кровли

Любая кровля дома сопровождается устройством карниза. Даже плоская крыша, которая выполняется с использованием рулонных материалов, обустраивается карнизом. Его устройство необходимо для исключения попадания воды в подкровельное пространство во время дождя. Исключением могут стать крыши, которые оборудованы парапетом.

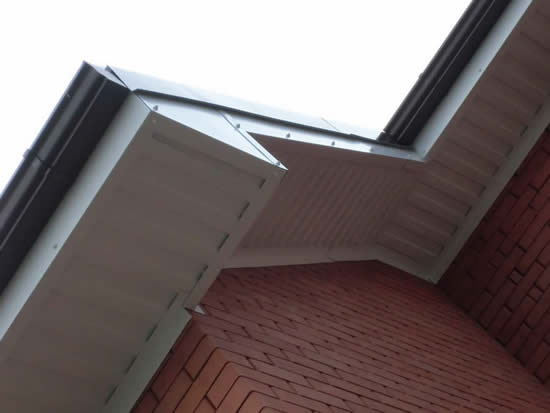

Карниз крыши дома

Карниз устанавливается для того, чтобы исключить попадание влаги в подкровельное пространство.

Помимо своих функциональных обязательств, карниз выступает в качестве завершающей отделки кровельной конструкции, так как после окончания подшивки закрываются внутренние составляющие стропильной системы. Для обеспечения более эффективной защиты стропила основания кровли дома выводятся за пределы стен на отрезок, составляющий 50 см. В некоторых случаях этот показатель может быть ненамного увеличен.

Свойства кровельных свесов

Внутреннее устройство карниза крыши

Внутреннее устройство карниза крыши. Для изготовления короба следует отобрать не витые ровные доски без коры и сучков в больших количествах.

В некоторых случаях конструкция стропильной системы не оборудуется выступами, выходящими за стены дома. При этом применяется способ, который подразумевает принудительное удлинение стропил за счет специальных элементов, которые получили название кобылок.

Стоит отметить, что нельзя забывать о защите фронтона здания, которая обеспечивается за счет устройства карниза. Ширина свесов, обеспечивающих защиту фронтона дома, не должна быть менее чем 500 мм. При этом на край кровли устанавливается доска карнизного типа. Нижняя часть конструкции карнизов нуждается в обязательной обшивке. Узлы карниза чаще всего обшиваются доской.

Важно помнить, что конструкция скатного и фронтального карниза разительно отличается друг от друга.

Виды карнизных свесов

Схема устройства карнизного свеса: 1- стропило, 2 — доски карнизного свеса, 3 (4) — опорная доска для софитов, 5 — софит, 6 (7,8) — обрешетка , 9 — водосточный желоб, 10 — капельник, 11 — карнизная планка (фартук)

Схема устройства карнизного свеса: 1- стропило, 2 — доски карнизного свеса, 3 (4) — опорная доска для софитов, 5 — софит, 6 (7,8) — обрешетка , 9 — водосточный желоб, 10 — капельник, 11 — карнизная планка (фартук).

За всю историю строительства домов было придумано огромное количество разновидностей свесов, которые были успешно применены на практике. К основным видам относятся:

  1. Неподшитые свесы – используются при устройстве вальмовой кровли дома и для скатной, и для двускатной конструкции.
  2. Подшитые свесы – тоже чаще всего применяются на вальмовых крышах и широко востребованы при устройстве кровли двускатной конструкции.
  3. Коробчатые карнизные свесы – используются при обустройстве односкатной и ломаной кровли.
  4. Укороченные карнизные узлы кровли применяются абсолютно на каждом типе конструкции.

Датская крыша также будет хорошо смотреться с такими карнизами.

Разновидности карнизных свесов

Узел карниза кровли дома подбирается в зависимости от особенностей климата в регионе, в котором ведется строительство.

Узлы карнизных свесов могут иметь несколько видов. Поэтому очень важно остановиться более подробно на особенностях их конструкции.

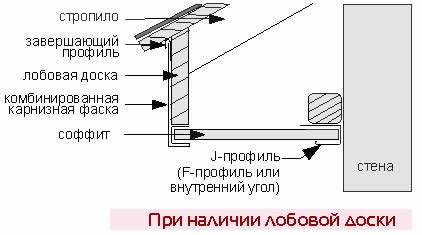

Схема монтажа карнизного свеса при наличии лобовой доски

Схема монтажа карнизного свеса при наличии лобовой доски.

Карнизный свес, который выполняется заподлицо, устраивается в тех случаях, когда стропильная система не выводится за переднюю границу стены. Для этого требуется укрепление края стропил с помощью сливной доски, которая располагается в горизонтальном положении. Это делается для того, чтобы обеспечить защиту фронтона дома от проникновения влаги. При этом также обеспечивается крепление системы водосточных желобов. Помимо этого, такие конструктивные особенности придают ломаной кровле оригинальность.

Несмотря на преимущества, данный узел имеет один недостаток, который заключается в незащищенности верхней части стены от попадания воды. Узел свеса, выполненного заподлицо, имеет длину, которая составляет не менее 50 см. Если же он устраивается в сооружениях из кирпича или панелей, можно сделать выступ с меньшей длиной.

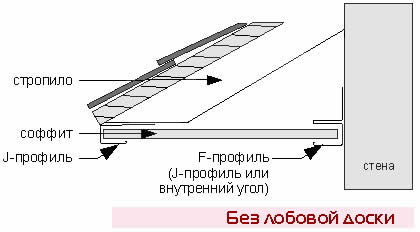

Схема монтажа карнизного свеса без лобовой доски

Схема монтажа карнизного свеса без лобовой доски.

Если при строительстве фронтона стены дома допущен выпуск затяжек за ее линию, рекомендуется устройство карнизов, которые помогут предотвратить образование на чердаке сквозняков и не допустят задувания в щели конструкции стены снега.

Отсутствие выступов стропильных ног ломаной крыши за линию стен замещается удлинением кобылок, в качестве которых используются обрезки бруса. Их прикручивают или прибивают к стропильным торцам. После этого к обрезкам прикрепляется карнизная доска.

Узлы карнизных свесов открытого типа образовываются при выступе основных стропил двускатной кровли за пределы фронтона здания. В этом случае сопряжение водосточной системы производится к боковой части стропил или к ее верхним кромкам. Конструктивные особенности, которыми обладает данный узел, позволяют использовать его при строительстве ломаной крыши в частных домах.

Карнизные узлы закрытого типа образуются во время закрытия стропил, выступающих за фронтонную часть, свесом. Для этого используется специальный паз с внутренней стороны, в который вставляются элементы обшивки.

Узел фронтона может быть устроен не только заподлицо, но и выступая за пределы стен. Выбор способа зависит лишь от желания хозяина дома и идей дизайнера, в любом случае он будет верным. Независимо от того, какой способ будет выбран, в обязательном порядке обшивается та часть скатной кровли, которая ничем незащищена.

Список материалов и инструментов для обшивки свесов

Выбор материалов

Чаще всего узлы карнизов двускатной кровли обшиваются доской, изготовленной из хвойных пород дерева, так как этот материал считается наиболее предпочтительным. При выборе материала необходимо обратить внимание на его влажность. Слишком влажный материал со временем способен деформироваться, что испортит внешний вид свеса.

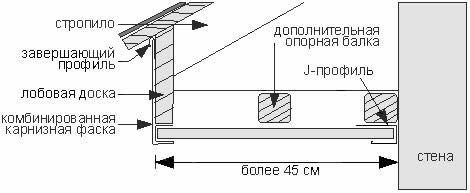

Схема монтажа карнизного свеса шириной более 45 см

Схема монтажа карнизного свеса шириной более 45 см.

Стоит обратить свое внимание на толщину деревянной обшивки, которая должна быть не менее 17 мм и не более 22 мм. А ширина и длина доски подбирается индивидуально. Сопряжение обшивки производится с обеих сторон. Это не касается досок, имеющих длину более 6 м. В этом случае сопряжение выполняется с шагом, равным одному метру длины материала, используемого для обшивки.

Доски, которыми обшиваются узлы карнизов двускатной кровли, должны обрабатываться водонепроницаемым составом. Делается это перед началом работ. Для этого применяется специальная краска или лак, предназначенный для обработки дерева. Деревянную обшивку необходимо обрабатывать каждые 2-3 года. Только в этом случае она сможет прослужить длительное время. Кроме досок, для обшивки можно использовать и другие строительные материалы:

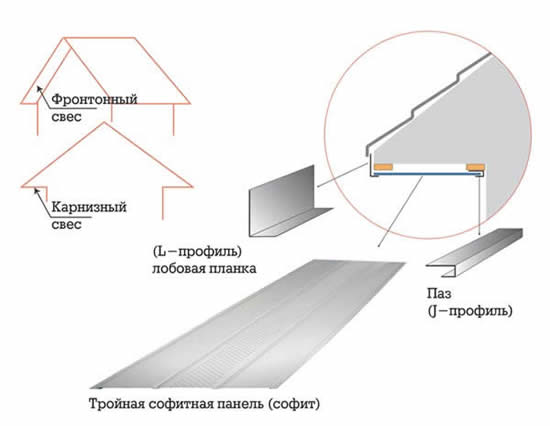

Схема подшивки карнизного свеса

Схема подшивки карнизного свеса.

  1. Оцинкованные стальные листы. При обшивке кровельных карнизов используется сталь, толщина которой не должна превышать 0,8 мм. Кроме обычной стали, могут быть использованы металлические листы, имеющие перфорацию. Чтобы обрезать такой материал, используют специальное оборудование. После того как листы будут готовы, их покрывают краской во избежание коррозии.
  2. Алюминиевые листы. Их толщина не должна превышать 6 мм, а ширина – 30 см. Для сопряжения листов используются специальные защелки.

Для обшивки свесов понадобится стандартный набор инструментов, используемых при устройстве кровли:

  • строительный уровень или отвес;
  • молоток;
  • рулетка;
  • шуруповерт;
  • крепежные элементы;
  • карандаш;
  • строительная угловая линейка.

Устройство вентиляционной системы

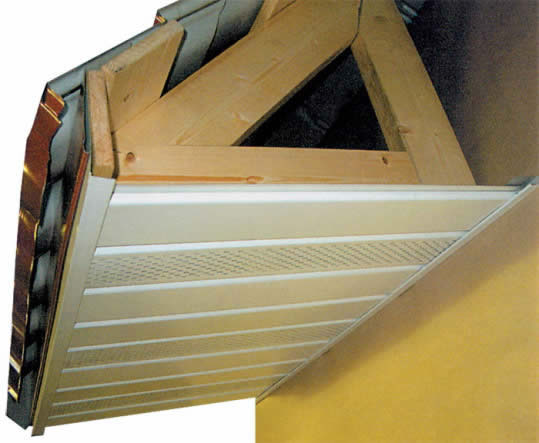

Пример обшивки карнизного свеса сайдингом

Пример обшивки карнизного свеса сайдингом является одним из самых популярных материалов, наряду с деревом.

Каждый узел карнизов необходимо обеспечить качественной вентиляцией. Ее устраивают независимо от того, какие конструктивные особенности имеет определенный узел карниза. Выпускные отверстия должны иметь диаметр, который равен 1/400 от той площади, которую необходимо вентилировать. Если все расчеты будут выполнены правильно, в том числе и сопряжения деталей карниза, то воздух будет проникать в эти отверстия и выходить сквозь щели, расположенные в кровельном коньке.

Устройство вентиляции пространства, расположенного под кровлей, помогает избежать порчи несущей стропильной конструкции. К тому же качественная вентиляция обеспечит чердачное помещение отличным внутренним микроклиматом.

Способы укрепления карниза

Если узел будет неправильно установлен, а сопряжение его обшивки будет выполнено не по правилам, карниз начнет деформироваться и отвисать под действием ветра и снежной нагрузки. Чтобы избежать подобных неприятностей, нужно, чтобы было обеспечено правильное сопряжение обшивки свеса со стропильной системой кровли.

Для обеспечения более эффективной защиты карниза необходимо как можно тщательнее крепить соединительные элементы стропильной системы.

Для предотвращения закупорки системы водостока на участке крыши, который расположен перед свесом, требуется установить нагревательную систему. Это обеспечит моментальное таяние снега, который в дальнейшем будет спущен в сливную канализацию. За счет этого значительно снизится нагрузка на карниз крыши.
