Схема электропроводки в гараже

Часто гараж используется не только как место для содержания автомобиля, но и в качестве мастерской, подсобного помещения, склада запчастей и инструментов. Чтобы работать было удобно, необходима продуманная схема электропроводки в гараже, способная обеспечить потребности мастера. Как правило, она предусматривает установку нескольких осветительных приборов, а также розеток, предназначенных для подключения электрооборудования. Поэтому разводка электропроводки в гараже своими руками – не сложная задача, важно лишь обеспечить наилучшее качество крепления проводов и фурнитуры.

Особенности установки проводки в гараже

Главными критериями при разводке сети в любом подсобном помещении являются безопасность и функциональность. При этом, хотя эстетичность уходит на третий план, желательно делать проводку скрытой: тогда кабели будут надежно защищены от внешних воздействий. В некоторых случаях этот вариант затруднителен, например, если стены конструкции изготовлены из листового металла, и штробы в них проделать нельзя. В таком случае рекомендуется провести электропроводку в гараже с применением металлических коробов, гофротруб, рукавов.

Внимание! Оснащать помещение нужно электрофурнитурой с высокой степенью защищенности от влаги и пыли. Лучше всего приобретать выключатели и розетки класса IP44. Кабели должны иметь хорошую изоляцию.

На вводе в распределительный щит монтируется заземляющее устройство. Тогда схема подключения электропроводки в гараже будет соответствовать требованиям безопасности. Важно, чтобы сопротивление устройства заземления не превышало 4 Ом. Если в помещении планируется монтаж трехфазной системы электроснабжения, перед началом работ нужно обратиться за разрешением вместныйЭнергосбыт, предоставив технические условия проекта.

Подготовка схемы прокладки кабеля и установки приборов

Энергосбыту понадобится и схема подключения однофазной электропроводки в гараже, которую вы должны разработать самостоятельно, а затем подкорректировать в соответствии с требованиями специалистов. Если система электроснабжения будет не трех-, а двухфазной, подготовить схему все равно требуется – на этот раз для себя. В любом из случаев нужно придерживаться следующих правил:

• на схеме нужно точно изобразить расположение всех розеток, выключателей, светильников и коробок. При этом желательно распределить осветительные приборы таким образом, чтобы во тьме не остался ни один уголок помещения. То же касается розеток – доступ к ним должен быть отовсюду;
• на схеме электропроводка в гараже обозначается прямыми одинарными линиями, которые пересекаются друг с другом только под прямым углом. Линии соединяют элементы сети в логической последовательности: розетка – выключатель – светильник. Все кабели расходятся от распределительного щита;
• надо учитывать расположение элементов электроснабжения. Так, общий выключатель нужно располагать справа от ворот помещения на высоте 150 сантиметров над полом. Розетки устанавливаются на высоте 50 сантиметров над полом, а кабель монтируется на уровне ниже 10 сантиметров от потолка.

Монтаж сети

Необходимые инструменты

Когда изготавливается электропроводка в гараже, надо заранее позаботиться о требуемых инструментах и материалах. Как правило, нужно иметь под рукой:

• зубило, молоток, отвертки и плоскогубцы. Важно, чтобы рукояти инструмента были изолированы;
• электроизмерительные приборы;
• саморезы, шурупы и дюбеля;
• гипс и лента изоляции;
• дрель с комплектом из нескольких сверл;
• перфоратор – для помещений с бетонными стенами.

Выполняя монтаж электропроводки в гараже, лучше всего использовать кабель с медными жилами. Он отличается надежностью, износоустойчивостью и долговечностью, но дорого стоит. Меньшую цену имеет алюминиевый провод, хотя и менее практичный – он способен пропускать ток силой в 2,5 раза меньше, чем медный. Соответственно, при выборе алюминиевого кабеля надо обязательно учитывать возможную нагрузку на сеть в помещении. Кроме проводов, необходимо приобрести подходящуюэлектрофурнитуру вместе с защитными коробами, гофротрубами, переходниками и трансформаторами.

Обустройство наружной части проводки

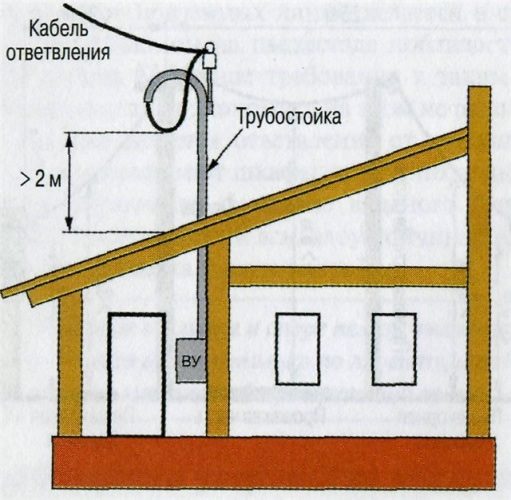

Как правило, монтаж электропроводки в гараже своими руками выполняется в два этапа: первый – подвод кабеля к постройке и второй – обустройство внутренней разводки. Обустройство наружной части сети электроснабжения предусматривает ответвление провода от линии электропередач к гаражу. Сделать это можно, проложив кабель по воздуху или под землей. Если выбран первый вариант, то провод размещается на высоте не меньше 6 метров над автомобильной дорогой и 3,75 метра над пешеходными путями. К постройке провод должен прилегать на высоте больше 2,75 метра. Подключение кабеля к гаражу осуществляется с применением изоляторов. Как вариант – монтаж провода с помощью трубостойки, пропущенной через крышу. Расстояние между кабелем и кровлей при этом должно быть не меньше 2 метров.

Важно! Чтобы соблюсти требования, в некоторых случаях между линией передач и постройкой может потребоваться установка дополнительных опор.

Если электропроводка в гараже своими руками прокладывается под землей, то кабель укладывают на глубину не меньше 80 сантиметров и защищают коробом из стали. Отверстие для ввода проводки в помещение подготавливают заранее. Внутри помещения кабель подключается к распределительному щиту, где монтированы предохранители и счетчик. Это касается и случая, когда проводку пускают по воздуху.

Монтаж разводки внутри помещения

Позаботиться о том, как сделать электропроводку в гараже, нужно после ввода кабеля внутрь помещения. Способ монтажа кабеля – открытый или скрытый – выбирают в зависимости от материала стен. Если гараж выполнен из стальных листов, проводку пускают по его стенам и закрывают коробом из металла или пластмассы. В таком случае рекомендуется использовать  небронированные защищенные кабели и плоские провода.

Для крепления проводки открытым способом применяются дюбели либо жестяные скобки, которые устанавливаются на расстоянии друг от друга не больше 40 сантиметров. Обязательно разводка электропроводки в гараже проводится в горизонтальном положении, расстояние кабелей от потолка при этом составляет 20 сантиметров.

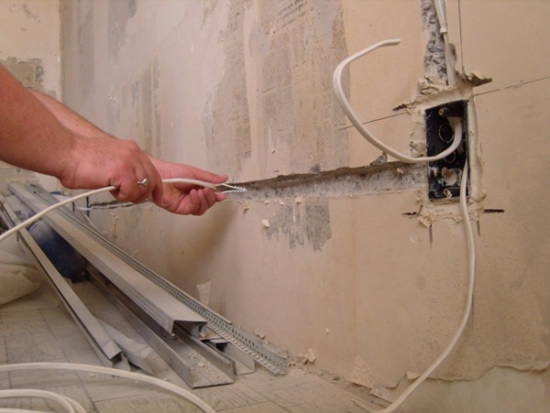

Если постройка выполнена из камня или кирпича, то наилучший вариант – скрытая проводка. В стенах создаются штробы глубиной 0,5-0,6 сантиметров под укладку проводов. Монтированные кабели фиксируются с помощью гвоздей. После того, как работа выполнена, штробы тщательно закладываются штукатуркой.

Важно! Соединяемые концы провода при скрытом монтаже надо спаивать. Это нужно для того, чтобы подключения электропроводки в гараже не окислились и не раскрутились.

Правильный монтаж разводки в помещении позволит использовать ее в течение 30 лет – таков расчетный срок эксплуатации кабелей и электрооборудования. При необходимости, вышедшие из строя элементы можно с легкостью заменить. При этом не стоит забывать о правилах техники безопасности: работать с проводкой можно только после того, как она будет обесточена, а инструмент должен иметь изолированные рукояти.
