Отопление в частном доме своими руками - составляем план прокладки

Дом построен: стены есть, крыша есть, что еще нужно? Очень многое, и одним из важнейших элементов будет создание хорошей системы отопления. Чтобы создать отопление в частном доме своими руками, потребуются специфические навыки и инструменты. Сам процесс монтажа нельзя назвать слишком проблематичным, но при отсутствии опыта лучше всего поручить эту работу квалифицированным специалистам.

Компоненты системы отопления в частном доме

Самое главное, что нужно знать об отопительной системе – все ее элементы являются одним целым, каждый из них играет свою роль, и выход из строя одного компонента может привести к возникновению неполадок в системе. Процесс обогрева здания осуществляется, как правило, за счет перемещения теплоносителя по трубопроводу, а для теплоотдачи используются отопительные приборы. Нагрев же теплоносителя осуществляется в котле, где происходит сгорание определенного вида топлива. В качестве теплоносителя могут выступать воздух, жидкость или пар.

Работа паровой системы на сегодняшний день не используется в жилых помещениях, но принцип ее действия все же стоит рассмотреть. Разогретый в котле пар по трубам попадает в отопительные приборы и оседает на их стенках с внутренней стороны. Образовавшийся конденсат попадает обратно в котел, и цикл нагрева возобновляется.

Воздушную систему нередко используют для отопления, а разработана она была очень давно. Нередко системы теплых полов работают именно по схеме воздушного отопления.

И все же самую большую популярность получила водяная отопительная система, в которой теплоносителем выступает жидкость.

В состав классической водяной отопительной системы входят следующие элементы:

1. Отопительный котел, который разогревает жидкость перед ее продвижением по системе.
2. Циркуляционный насос, обеспечивающий постоянное движение жидкости по контуру трубопровода.

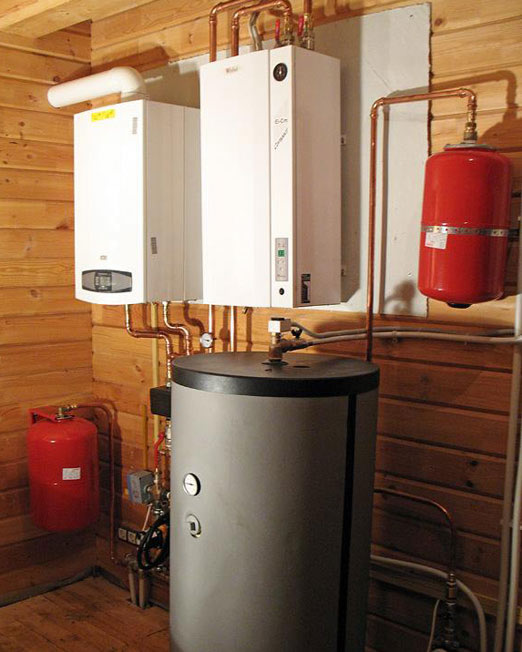

3. Расширительный бачок, позволяющий компенсировать тепловое расширение жидкости, тем самым стравливая излишнее давление из системы. Внутренняя полость бака разделена на две части гибкой диафрагмой. Одна из частей заполняется водой, попадающей из системы отопления, а другая часть заполнена газом, сжимающимся при повышении давления в трубопроводе выше номинального.
4. Отопительный контур, к которому относится весь трубопровод.
5. Отопительные приборы, обеспечивающие передачу тепла в каждую комнату, где они установлены.
6. Контрольные датчики и регуляторы, поддерживающие температурный режим в системе и позволяющие контролировать работу всей конструкции.

Выбор топлива

Существует несколько видов топлива, которые используются при отоплении жилых домов.

Отопительные котлы делятся на несколько категорий именно в зависимости от применяемого топлива:

• твердотопливные котлы: уголь, дрова, торф, пеллеты;
• газовые котлы: природный или сжиженный газ;
• электрические котлы: электроэнергия.

Существуют и модели котлов, работающие на альтернативном топливе, но они пока не получили достаточного распространения. А вот указанные выше устройства стоит рассмотреть подробнее.

Твердотопливные котлы целесообразно использовать для отопления домов, площадь которых не превышает 100 квадратных метров. Твердое топливо на сегодняшний день имеет невысокую стоимость, и эксплуатационные расходы будут минимальными. Это, конечно, достоинство, но есть у этих котлов и недостатки: для хранения топлива придется выделять помещение, само топливо довольно грязное, и после него придется убирать.

Твердотопливные котлы очень зависимы от постоянной закладки энергоресурса – в противном случае они очень быстро остывают. Кроме того, такие устройства нужно регулярно чистить, а это не самый приятный процесс. Несколько лучшим вариантом будет использование пиролизных котлов, которые «умеют» подавать топливо автоматически, позволяя продержаться автономно на протяжении длительного периода времени. Кроме того, КПД таких устройств выше, что достигается за счет сжигания выделяющегося газа.

Существуют и жидкотопливные отопительные котлы. Эти устройства сами по себе довольно неплохи: высокая номинальная мощность, хорошая эффективность и неприхотливость. Такие котлы хорошо подходят для степных регионов, где с твердым топливом могут возникнуть проблемы. Но есть и отрицательные стороны у котлов, использующих жидкое топливо: во-первых, требовательность к качеству топлива, которое тоже нужно где-то хранить – а ведь это может привести к пожару. К тому же, жидкотопливные устройства очень тяжелы, поскольку изготавливаются из чугуна.

А вот газовые котлы указанных недостатков лишены, поэтому при наличии подведенного магистрального газа организация отопления в частном доме становится проще. К тому же, газ на сегодняшний день является самым дешевым видом топлива, и даже необходимость оформления документов для проведения газового отопления окупается достаточно быстро. Газовое отопление является самым распространенным и удобным способом обогрева здания.

План прокладки водяного отопления

Водяное отопление может на этапе проектирования обзавестись характерными особенностями, которые в дальнейшем будут определять функциональность системы. Например, для того, чтобы объединить отопление и горячее водоснабжение, необходимо сразу создавать двухконтурную отопительную систему – в противном случае придется добавлять отдельный водонагреватель.

Вторая особенность конструкции – разводка. Прокладка отопления в частном доме имеет три схемы разводки: однотрубную, двухтрубную и коллекторную. Однотрубная разводка является цельным контуром, и вода в нем двигается по кольцу, остывая в отопительных приборах. Стоит отметить, что такая конструкция затрудняет создание равномерного распределения тепла по всем помещениям, поэтому она практически не используется.

Для двухтрубной разводки требуется два трубопровода, что скажется на стоимости конструкции, но она будет гораздо удобнее в эксплуатации и намного эффективнее. Один из контуров такой системы предназначен для подачи горячей жидкости, а второй – для возвращения холодной в котел. Коллекторная система тоже состоит из двух труб, но они не контактируют, и жидкость из коллектора идет сразу в котел.

Расчет отопительной системы

Расчет конструкции позволит создать детальный план отопления в частном доме. При расчете отопительных систем используются разные данные, начиная с мощности котла и заканчивая числом секций радиатора. Необходимая тепловая мощность котла рассчитывается по усредненной формуле, согласно которой для обогрева одного кубического метра помещения требуется 40 Вт энергии. Кроме того, к полученной цифре необходимо добавить еще около 20%, что позволяет учитывать теплопотери и дает возможность использовать котел не на всю мощность. Расчет необходимого числа секций радиатора проводится по тому же алгоритму, а уже потом подбираются подходящие устройства, в зависимости от их мощности.

Подбор труб

На сегодняшний день на рынке можно найти металлические, пластиковые и металлопластиковые трубы. Металлические трубы довольно тяжелы, и самостоятельный монтаж может вызвать затруднения. Несмотря на это, часть системы между котлом и отопительным контуром придется выполнить именно из металлических труб, поскольку они обладают высокой термостойкостью. Металлопластиковые трубы очень хороши, поскольку имеют ряд положительных качеств: они легкие, прочные и довольно надежные. Существуют еще и медные трубы, но для их монтажа потребуются некоторые специфические навыки и специальное оборудование.

Установка системы отопления своими руками

Перед выполнением работ желательно выполнить чертежи отопления частного дома, чтобы наглядно видеть, как будет выглядеть система.

При выполнении работ по созданию отопительной системы необходимо придерживаться следующего алгоритма:

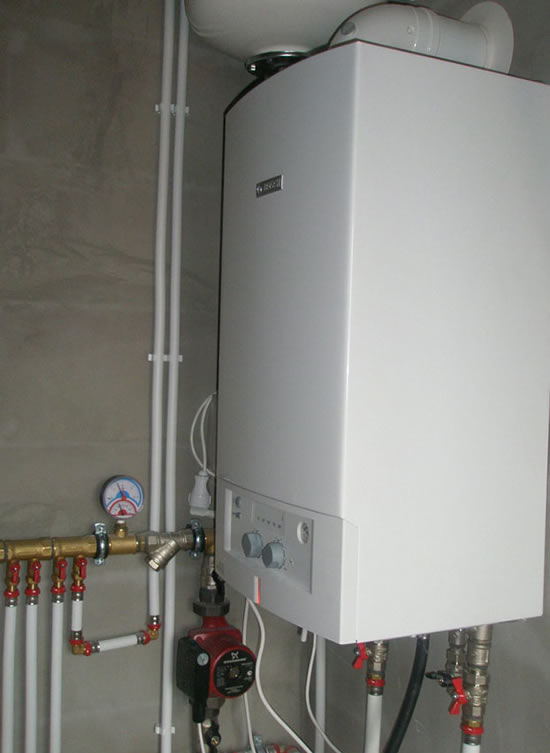

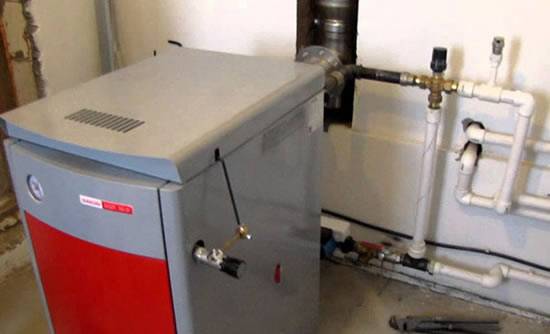

1. Сначала устанавливается котел. При этом необходимо соблюдать правила установки выбранной модели. К котлу подсоединяется дымоход. Нюанс: газовые котлы нельзя размещать в подвальных помещениях.

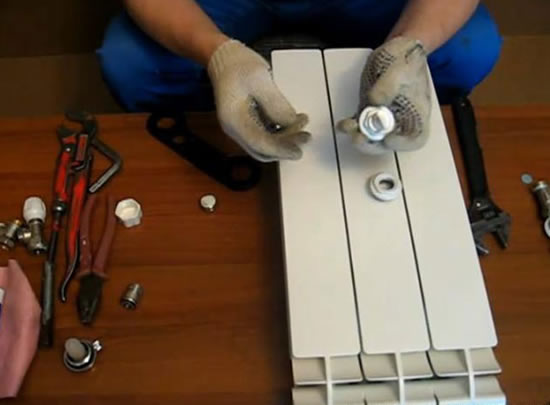

2. Теперь можно устанавливать отопительные приборы. Располагать их нужно под окнами: это позволяет создать тепловую завесу, не дающую холоду от окон попадать в комнату.
3. Когда радиаторы установлены, можно приступать к монтажу трубопроводов, учитывая предварительно нанесенную разметку. Устанавливая трубы, нужно обязательно вовремя снабжать их дополнительными элементами: кранами и вентилями.

Заключение

Провести отопление в частном доме своими руками не так уж и трудно – достаточно подойти к этому делу ответственно и грамотно, и все будет работать в штатном режиме. Все элементы систем можно найти на рынке, а разобраться в их назначении и устройстве не составит труда. При отсутствии опыта проведения отопительной системы стоит воспользоваться услугами профессионалов.
