Поликарбонат: крепление по правилам

Когда говорят о поликарбонате в обыденной жизни, обычно имеют в виду листовой термопластический полимерный материал, широко используемый в современном строительстве, различных отраслях промышленности, рекламе и в быту. На рынке предлагаются два вида поликарбонатных листов – монолитный и сотовый. Монолитный поликарбонат – это сплошной светопрозрачный лист, по внешнему виду напоминающий стекло, только намного прочнее и легче. Имеет высокую ударопрочность при хорошей гибкости. Сотовый поликарбонат – это пустотелый лист, внутренняя структура которого представляет собой многослойную конструкцию с продольными ребрами жесткости.

Монтаж листов поликарбоната

Листы поликорбаната имеют высокую ударопрочность, а так же прекрасную гибкость.

Монолитный поликарбонат чаще всего используется вместо стекла в учебных и лечебных заведениях, спортзалах, бассейнах. В торговых центрах с помощью него оборудуются витрины. Сотовый поликарбонат применяется по большей части в сооружениях подсобного и хозяйственного назначения. В сфере индивидуального строительства и дачного хозяйства этот материал используется в качестве покрытия для теплиц, парников, оранжерей, светопрозрачных навесов и других аналогичных сооружений. Решение вопроса, как крепить поликарбонат, зависит от конструкции, в которой он будет использован, и условий эксплуатации.

Способы крепления монолитного поликарбоната

Термошайбы для поликарбоната

Одним из способов крепления поликарбоната является крепление с помощью термошайб.

Использование этого материала вместо стекла для светопроницаемых ограждений, перегородок, витрин предполагает и закрепление его с использованием конструкций, применяемых для обычного стекла. Это либо рамные конструкции, в которые листы вставляются и затем крепятся, либо держатели различного исполнения, которыми листы фиксируются в нужном положении. Различают «влажный» и «сухой» способы установки и крепления монолитного поликарбоната.

При «влажном» способе по всему периметру рамы и кромке материала накладывается совместимая полимерная замазка, лист устанавливается в раму. Затем соединения дополнительно обрабатываются герметиком на основе силикона. Также возможно применение резиновых полосок или специальных профильных прокладок для полной герметизации.

В «сухом» способе применяются только механические средства крепления, в качестве которых используются различные профили и другие элементы в сочетании с резиновыми прокладками, профилированными уплотнителями. Для того чтобы закрепить листы с помощью этих средств, применяются резьбовые соединения (болты, гайки), саморезы и другие подобные элементы. Такой способ закрепления листов является более чистым, аккуратным. Чтобы правильно закрепить листы при обоих способах крепления, необходимо обеспечить зазоры для возможного теплового расширения поликарбоната во избежание его деформации или разрушения.

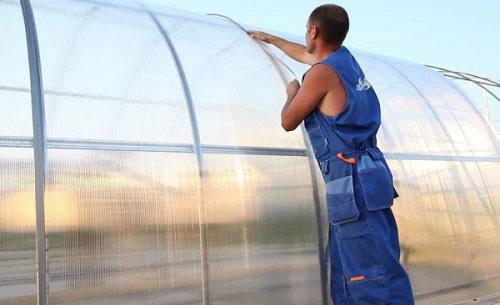

Монтаж поликарбоната

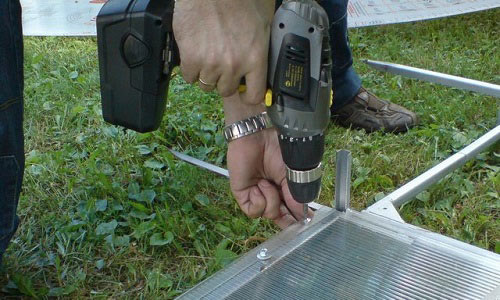

Перед началом монтажа, необходимо просверлить в листах поликарбоната отверстия для крепления к каркасу.

Использование монолитного поликарбоната в качестве светопроницаемых покрытий в каркасных конструкциях (в теплицах, оранжереях, верандах) как вертикально, так и на крыше, позволяет прикрепить листы к каркасу с помощью обычного крепежа (болтов, винтов, саморезов) с применением резиновых уплотнительных шайб. Шаг крепления по каркасу должен быть примерно 500 мм.

В листах необходимо заранее просверлить отверстия с таким шагом. От края листа отверстие должно быть не менее 20 мм и на 2-3 мм больше диаметра крепежного элемента для компенсации тепловых изменений размеров листа. Отверстия в поликарбонате удобно сверлить сверлами для дерева на невысокой скорости, контролируя нагрев зоны сверления. Крепление по правилам обеспечивает плотное прилегание листов к каркасу, но без излишнего затягивания крепежа. Усилие прижатия листа и размер отверстия под крепеж не должны препятствовать «температурному» смещению листа.

Способы крепления сотового поликарбоната

Самый простой способ крепления этого вида поликарбоната – точечное крепление. Для него используются саморезы со специальными термошайбами. При этом достигается надежное крепление листов, герметизация места крепления, устранение «мостика холода» и предотвращение смятия листа. Все это обеспечивается применением термошайбы, состоящей из пластиковой шайбы с ножкой, уплотнительной шайбы и крышки, закрывающей отверстие под саморез.

Ножка пластиковой шайбы должна быть равна толщине листа, а отверстие в нем под ножку – на 2-3 мм больше ее диаметра. В листах большой длины отверстия под ножки делаются овальными вдоль ребер жесткости. Шаг крепления листа около 400 мм. Недопустимо очень плотное затягивание саморезов до сминания листа. От края листа саморезы устанавливаются не ближе 40 мм.

Панели, укладываемые в несколько рядов при большой площади покрытия, стыкуются между собой специальными стыковочными профилями.

С их помощью происходит и крепление краев панелей. Профили бывают неразъемные и разъемные. Крепление неразъемных профилей к каркасу осуществляется с помощью саморезов с термошайбами аналогично точечному креплению листов. Края панелей защемляются профилями, а к промежуточным элементам каркаса панели, при необходимости, крепятся точечным методом.

Разъемный профиль для крепления поликарбоната имеет две части – “базу” и “крышку”. “База” крепится к каркасу саморезами с шагом примерно 300 мм. Панели укладываются так, чтобы каждый заходил в “базу” примерно на 20 мм. “Крышка” профиля устанавливается на базу и защелкивается при надавливании или при легких ударах деревянной (пластиковой) киянки. Разъемные профили изготавливаются как из поликарбоната, так и из алюминия.

Кроме стыковочных профилей существуют и специальные профили для крепления панелей в местах изменения конфигурации каркаса. Чтобы прикрепить панель к стене, используется пристенный профиль. Для того чтобы соединить и закрепить панели под углом друг к другу, применяются угловые профили. А для оформления конька на крыше используется коньковый профиль. В отличие от пристенного и углового он может быть смонтирован под разными углами в соответствии с уклоном крыши.

Что нужно твердо помнить

Во всех случаях стыковки панелей между собой, с соединительными профилями и другими элементами конструкции, следует помнить об изменении линейных размеров поликарбоната под влиянием температуры окружающей среды. Для того чтобы правильно закрепить панели и исключить их деформацию и поломку, достаточно предусмотреть тепловые зазоры во всех без исключения местах возможного контакта поликарбоната с соседними элементами. Практикой установлен минимальный зазор в 3,5 мм на каждый метр длины панели в любом направлении. И недопустим зажим панелей крепежными элементами, приводящий к температурным напряжениям.

Отверстия под крепежные элементы в сотовом поликарбонате следует сверлить посередине между перегородками, но ни в коем случае не в самой перегородке. Для сотового поликарбоната толщиной 4-10 мм использование термошайб при точечном креплении обязательно. Панели толщиной 16 мм и более рекомендуется крепить способами, исключающими применение термошайб, например, с применением специальных профилей. Специальные комплектующие позволяют правильно произвести крепление конструкции, придать ей красивый вид и обеспечить долговечность.
