Четырехскатные крыши: виды, последовательность работ
Крыша конверт – долговечная и привлекательная с архитектурной точки зрения четырехскатная крыша. Имеет эстетичный вид, но относительно сложна в монтаже. Как и любая скатная крыша (скатные – те, у которых уклон более 10 градусов), выполняется с использованием системы стропил. Стропила бывают висячими (не имеют промежуточных опор, вся нагрузка приходится на наружные несущие стены) или наслонными (с одной или несколькими промежуточными опорами, находящимися внутри здания).

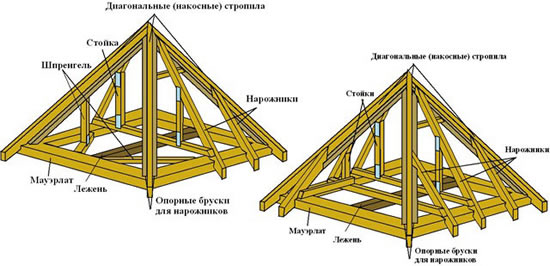

Схема стропильной системы шатровой крыши конверт.
Особенностью конструкции крыши конверта является отсутствие традиционных фронтонов, которые заменяются дополнительными скатами.
Крыши конверты подразделяются на:
- шатровые (на плане имеют квадратную форму, состоят из 4 треугольников, соединенных вершинами в одной точке);
- вальмовые (имеют два ската трапециевидной формы, два – треугольной).
Шатровая и вальмовая крыша конверт

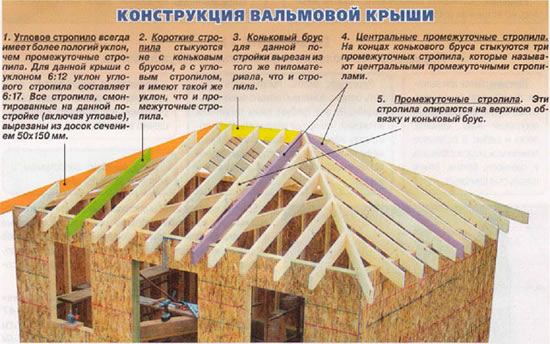

Конструкция вальмовой крыши конверт.
У шатровой крыши все скаты представляют собой вальмы, т.е. они имеют форму одинаковых треугольников. Стропила от всех скатов сходятся в центре, где (при наслонной системе) опора устанавливается практически всегда. Очень важно не ошибиться в расчете места схождения стропил от четырех вальм. При правильном проектировании, от осадков будут равномерно защищены все стены дома. Такая крыша одинаково со всех сторон противостоит ветру.
Стропильная система вальмовых крыш отличается от системы двускатных (двускатные выполняются по всей длине здания одинаково) сложным примыканием с торцовой стороны. Здесь сходятся две несущие конструкции, поэтому чаще используют наслонные стропила. Опора устанавливается в месте примыкания вальма к коньку, она несет на себе соединяющиеся в этой точке конструкции скатов. В результате на ребре под углом (прямым) сходятся стропила от бокового ската и вальмы.
Мауэрлат: как его крепить
Крыша конвертом начинает строиться с монтажа мауэрлата. Мауэрлат – основа конструкции, состоящая из скрепленных между собой брусчатых или бревенчатых элементов, уложенных наверху наружной стены дома по ее периметру. Функция мауэрлата заключается в распределении сосредоточенной в местах опоры стропил нагрузки по всей верхней поверхности стены здания. Чаще всего мауэрлат изготавливается из дерева, но, если строится металлический кровельный каркас, можно применить швеллер, двутавр и т.д. На мауэрлат крепятся части конструкции крыши, таким образом, крыша привязывается к стенам дома. Он служит для стропил крайней нижней опорой. Кладут мауэрлат по внешней кромке стены с некоторым отступом. Величина отступа зависит от конструктивных особенностей крыши и стены здания. Но отступ менее 5 см крайне нежелателен.
Существует 3 основных способа крепления мауэрлата к стене:
- Крепление шпильками на бетон. Подходит для крыш очень больших по площади – более 250 м.кв. На верхней поверхности стены заливается бетонная стяжка – армопояс. Сразу же в нее вертикально вмуровываются шпильки – металлические штыри с резьбой (например, м12). Их распределяют не реже чем через 2 м по всей длине армопояса. Обязательно по одной у концов мауэрлата. Высота шпильки должна превышать толщину самой балки более чем на 3 см для качественного притягивания мауэрлата гайкой с шайбой. Можно не вмуровывать шпильки сразу, а крепить после в бетон при помощи анкерных болтов.
- Вмуровывание шпилек в кладку стены. Способ менее надежен, чем первый. Подходит для крыш площадью меньше 250 м.кв. Вмуровываются штыри непосредственно в кирпичную стену в процессе кладки. Надежнее брать арматуру (шпильки) большей длины, чтобы вмуровывать их в стену глубже.
- Крепление при помощи катанки (толстой проволоки). В процессе кладки стены за 3 ряда и более кирпичей до верха между рядами укладывают середину куска толстой проволоки таким образом, чтобы обоих концов хватило на обвязку мауэрлата вверху. Этот способ достаточно надежен, особенно для небольших крыш.
Стропила, их типы, обрешетка
В конструкции крыши конверта стропила опираются на стены по периметру здания, таким образом, все стены становятся несущими. Стропила делаются из брусьев или досок от 40 мм толщиной и 150 мм в ширину. Для устройства стропильной системы и обрешетки рекомендуется хорошо высушенная древесина еловых пород, которую следует обработать специальными пропитками, защищающими от гниения и насекомых. Стропильные фермы подразделяются на два основных типа:
- Висячие – фиксируются металлическими крепежами (планки или скобы) к мауэрлату и к коньку. Конструкция с висячими стропилами создает на наружные несущие стены распирающую нагрузку, снизить ее поможет металлическая или деревянная стяжка.
- Наслонные – устанавливаются в домах, имеющих промежуточные опоры или центральную несущую стену.

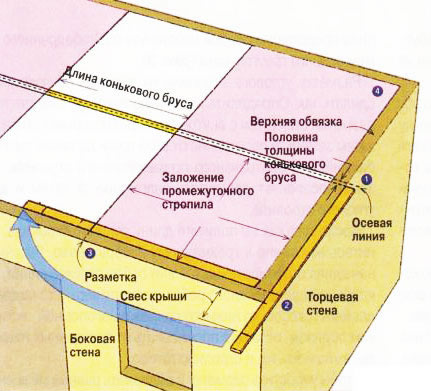

Схема распределения нагрузки для стропильной системы крыши конверт.
Для надежного крепления стропил, предотвращающего скольжение, применяют следующие типы соединений: упор в конец балки, зуб с упором, зуб с шипом. Количество используемых зубьев (один или два) зависит от величины угла наклона стропильных ног. В дополнение используют специальные металлические уголки для стропил. Расстояние между двумя рядом расположенными стропилами называется шаг стропильных ног. Максимальным шагом считается 1000 мм, минимальным – 600 мм. У вальмовой крыши стропила подразделяются на диагональные или накосные (стропила направленные к углам стен) и, опирающиеся на них, стропила скатов (нарожники, стропильные полуноги). Диагональные стропила длиннее обычных и несут на себе нагрузку нарожников, поэтому их делают сдвоенными.
Чтобы сделать обрешетку, понадобятся деревянные доски 25 мм толщиной и до 150 мм шириной. Перед тем, как ее делать, рекомендуется утеплить крышу. Для правильного расчета толщины утеплителя учитывают, в какой климатической зоне строится дом и какова средняя температура в зимнее время. Затем следует сделать гидроизоляцию: на стропила прикрепляется пленка, защищающая конструкцию от влаги и испарений. Крепится она при помощи строительного степлера. Поверх пленки устанавливают бруски контробрешетки.
Обрешетка прибивается к стропилам перпендикулярно. Расстояние между обрешеточными досками 10-15 см. Если для кровли используется мягкий материал, обрешетка делается сплошной. Материалы, используемые для кровли: профнастил, битумная черепица, металлочерепица, шифер. Особого внимания требует закрепление кровельного материала, нужно работать аккуратно, чтобы не повредить его, иначе будет течь. Далее закрепляют коньковые элементы на ребрах крыши. А после этого необходимо сделать систему водостока.
